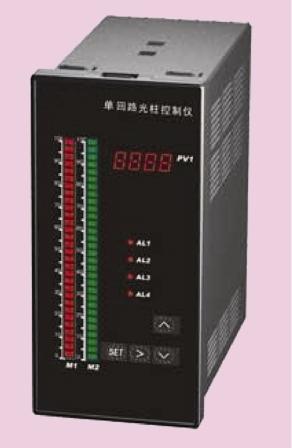

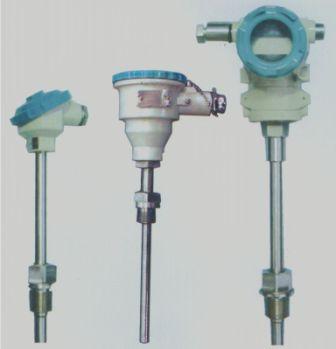

1151/3351	20D	1151/3351LT法兰式压力变送器	T80Y一体化温度变送器	XMG-DS6000智能光柱显示控制变送仪

1151/3351DP差压变送器的关键原材料、元器件和零部件均源自进口或合资生产，整机经过严格组装和测试。该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，并具有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

产品特点：

超级的测量性能，用于压力、差压、液位、流量测量
精度高：数字精度+（-）0.05%；模拟精度+（-）0.5%~+（-）0.1%F.S
量程、零点外部连续可调，量程比100：1
正迁移可达500%、负迁移可达600%
稳定性能好，稳定性：0.25% 60个月
耐过压
固体传感器设计
全系列统一结构、互换性强
接触介质的膜片材料可选
低压浇铸铝合金壳体
测量速率：0.2S
小型化（2.4kg）全不锈钢法兰，易于安装
过程连接与其它产品兼容，实现最佳测量
采用16位计算机的智能变送器
标准4-20mA，带有基于HART协议的数字信号，远程操控
支持向现场总线与基于现场控制的技术的升级

技术参数

使用对象：液体、气体;和蒸汽
供电电压： 12～36V DC，标准值24VDC；
输出信号： 4～20mADC； (特殊可为四线制 220V AC供电 0-10mA DC 输出)
环境温度：－25～70℃ （一般变送器），－15～70℃ （带现场指示器）
测量温度：-40-104℃，法兰灌充硅油-40-104℃，灌充高温硅油15-315℃
储藏温度：－40～100℃；
相对温度：0-100%RH
防护等级：dⅡBT4， iaⅡCT5 ；
电源影响：小于输出范围的 ±0.005%/V；
振动影响：在任何方向上振动 200Hz ，引起的误差为最大范围的 0.05%／g（微差压为0.25%／g）；
安装位置影响：当工作膜片未垂直安装时，可能产生不大于 0.24Pa 的零位误差，误差可通过调整零位来消除，对量程无影响；
稳定性：六个月内不超过变送器的精度；
指示器：线性指示 0～100%；3-1/2位LCD 液晶显示
量程和零位：外部连续可调
正负迁移：最大正迁移量为 500% ，最大负迁移量为 600%
材料：隔离膜片： 316L不锈钢，哈式合金-C ，蒙耐尔合金，钽
排气/排液阀： 316L不锈钢，哈式合金-C，蒙耐尔合金
法兰和接头： 316L不锈钢，哈式合金-C ，蒙耐尔合金
"O" 型圈：氟橡胶
灌充液：硅油惰性油
螺栓： 316L 不锈钢
电子壳体：低铜铝合金

产品选型

1151/3351DP差压变送器					说明
量程范围	2	?			0~0.125-1.5KPa
	3	?			0~1.3-7.5KPa
	4	?			0~6.2-37.4 KPa
	5	?			0~31.1-186.8 KPa
	6	?			0~117-690 KPa
	7	?			0~345-2068 KPa
	8	?			0~1170-6890 KPa
	9	?			0~3450-20680 KPa
	0	?			0~6890-41370 KPa
输出		E	?		4-20mADC
		F	?		智能式Hart协议
		J	?		4-20mADC为输入压力平方根
接液零件材料			?	?	法兰接头		排气/排气阀	隔离膜片	灌充液体
			22	?	316不锈钢		316不锈钢	316不锈钢	硅油
			23	?	316不锈钢		316不锈钢	哈氏合金C	硅油
			24	?	316不锈钢		316不锈钢	蒙乃尔	硅油
			25	?	316不锈钢		316不锈钢	钽	硅油
			33	?	哈氏合金C		哈氏合金C	哈氏合金C	硅油
			35	?	哈氏合金C		哈氏合金C	钽	硅油
			44	?	蒙乃尔		蒙乃尔	蒙乃尔	硅油
附加功能				M1	0-100%线性指示表
				M2	0-100%平方根指示表
				M3	31/2液晶数字显示
				?	不带表头
				B1	管装弯安装板
				B2	板装弯安装板
				B3	管装平安装板
				?	不带安装板
				D1	排泄阀在压力室上部
				D2	排泄阀在压力室下部
				C1	1/2-14NPT引压接头后部焊Ф14引压管
				C2	M20×1.5丁字形阳螺纹连接头
				C3	M20×1.5丁字形阳螺纹连接块另加丁字形接头
				C4	1/2-14NPT锥管阴螺纹连接头
				d	隔爆型ExdⅡBT4
				i	本安型iaⅡCT6
					?	静压1MPa
					?	静压4MPa
					H1	静压10MPa
					H2	静压14MPa
					H3	静压25MPa
					H4	静压32MPa
